Reittiopas

Reittiopas on digitaalinen palvelu, joka helpottaa matkustamista ja liikkumista. Se löytää sopivan reitin lähtö- ja määränpääpaikkojen välillä tiettyyn aikaan huomioiden eri kulkumuodot tarvittaessa. Palvelun käyttäjät voivat valita haluamansa kulkumuodon, kävelymatkan pituuden, nopeuden ja vaihtojen määrän.

1. Domain nimi

Liikenne Digitransit-palveluun on aina https-salattu. Voit valita vapaasti palvelusi domain-nimen (esim. https://reittiopas.kaupunki.fi), jolloin tarvitsemme TLS-sertifikaatin, joka sinun tulee hankkia. Voit myös käyttää https://kaupunki.digitransit.fi -osoitetta, jolloin erillistä sertifikaattia ei tarvita. Kuvaa/toimita:

Domain Nimi
TLS sertifikaatti, mikäli haluat oman domain nimen

2. Reittidata

Digitransit-palvelu integroi reittidatasi GTFS-muodossa. Tiedot on mahdollista myös noutaa Waltti-järjestelmästä. Kuvaa:

Web palvelun osoite, josta GTFS-paketti on saatavilla

Varmista, että GTFS-paketin data on kunnossa käyttämällä esimerikiksi Googlen GTFS-validaattoria:

Lataa GTFS
Lataa https://github.com/google/transitfeed/releases/latest ja pura
Mene validaattorin kansioon ja aja ./feedvalidator.py -m <gtfs.zipin polku>

3. Kulkumuodot

Määritä reittidatastasi löytyvät kulkumuodot. Valittujen kulkumuotojen perusteella käyttäjä voi rajata liikennetarjontaa. Kuvaa kullekin seuraavista kulkumuodoista onko sille tarvetta:

Bussi
Juna
Metro
Raitiovaunu
Lentokone
Lautta
Kaupunkipyörä

4. Hakualue

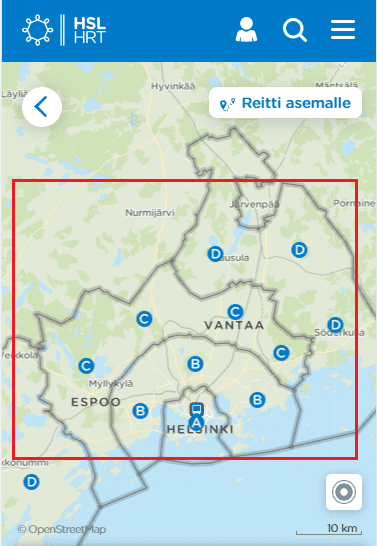

Määritä kartalta rajat osoitehaulle. Digitransit-palveluun konfiguroidaan suorakaiteen muotoinen alue, jonka sisältä käyttäjän syöttämiä osoitteita etsitään. Kuvaa:

Piste vasemmaksi yläreunaksi WGS84 koordinaatteina
Piste oikeaksi alareunaksi WGS84 koordinaatteina

Voit myös määrittää hakualueen monikulmiona. Jotta haussa siirretty tietomäärä pysyisi kompaktina, suositeltu monikulmion pistemäärä on alle 50 pistettä, ja koordinaattien tarkkuus enintään 5 desimaalia.

5. Oletuspaikat

Digitransit-käyttöliittymä yrittää aina paikantaa käyttäjän. Mikäli paikannus ei onnistu, valitaan joissain näkymissä viitepaikaksi määrittelemäsi piste. Kuvaa:

Oletuspaikan koordinaatit (WGS84) ja kyseisen paikan nimi. Esimerkki: "Kauppatori, Lahti, 60.983595, 25.656391".

6. Teemoitus

Digitransit-käyttöliittymä on muokattavissa logon ja värimaailman osalta. Kuvaa/lähetä:

Haluamasi teemaväri, jota käytetään esimerkiksi etusivun otsikkopalkissa, ja muut väreihin liittyvät teemoitustoiveet. Voit myös lähettää linkin tyylioppaaseesi tai web-osoitteeseen, josta värimaailma tulisi kopioida.
Organisaatiosi logo, joka sijoitetaan otsikkopalkin vasempaan reunaan. Logon taustavärin tulee siis sopia valittuun teemaväriin, tai sitten taustavärin tulee olla läpinäkyvä (esim. png-kuva läpinäkyvyyskanavalla). Koska tila on rajattu korkeussuunnassa noin 60 kuvapisteeseen, mahdollisten tekstielementtien kirjasinkokoa tulee harkita huolella, jotta teksti säilyy luettavana. Tarvittaessa lähetä kuvalogo ilman tekstiä. Logon sijasta voit myös määritellä pelkän otsikkotekstin.
Logosta kannattaa toimittaa myös toinen versio, joka soveltuu käytettäväksi upotettavassa hakuelementissä (esimerkki: https://reittiopas.hsl.fi/haku). Tämä logo tulostetaan valkoiselle taustalle ja tilaa on käytettävissä vielä vähemmän kuin yläpalkissa, joten pieniä yksityiskohtia kuten tekstiä kannattaa välttää.
Favicon-kuva, jota käytetään suosikkilinkeissä, selaimen välilehdissä jne. Tämä logoversio näytetään usein hyvin pienessä koossa, joten sen pitää olla selkeä. Huomaa, että favicon näkyy selaimen eikä reittioppaan kontekstissa, joten vaalea logo läpinäkyvällä taustavärillä ei käy. Tarvittaessa vaihda läpinäkyvä tausta riittävän kontrastin antavaan väriin. Mikäli näiden ohjeiden valossa otsikkologo sisältää sopivan favicon-osan, erillistä favicon-kuvaa ei tarvitse lähettää.
Sivustojen nimi, jota käytetään mm. selainten suosikkilinkeissä. Esimerkiksi "X-Kaupungin Reittiopas".

Huom! Värimaailma, logo ja tekstit toteutetaan niiltä osin kuin se on mahdollista. Tämä voi tarkoittaa, ettei toiveitasi pystytä kaikilta osin täyttämään.

7. Linkit

Kuvaa seuraavat linkit:

Etusivun yläpalkin linkki vaikkapa kaupungin tai kaupungin liikennelaitoksen sivuille. Esimerkki: Hämeenlinna, http://www.hameenlinna.fi/joukkoliikenne/.
"Anna palautetta" -linkin kohdesivu. Mikäli palautesivun osoitetta ei määritellä, linkkiä ei näytetä eikä palautteita kerätä.

8. Tietoja palvelusta

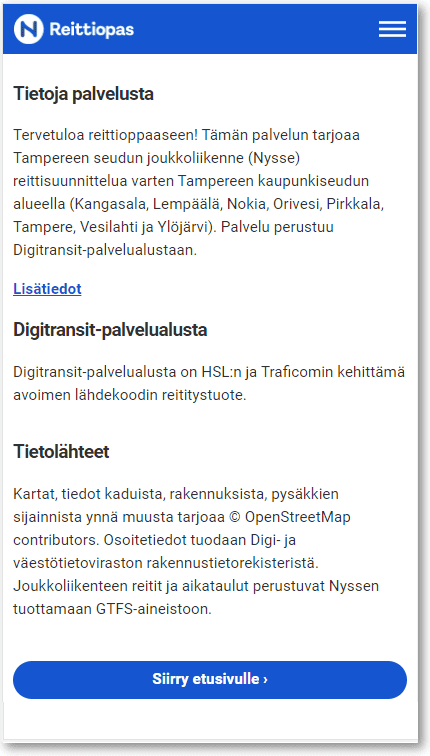

Kuvaa Tietoja palvelusta sivun tiedot:

Kuvaus suomeksi
Kuvaus ruotsiksi
Kuvaus englanniksi

Esimerkin vuoksi, HSL:n tietoja palvelusta:

Tervetuloa Reittioppaaseen! Reittiopas kertoo, miten pääset nopeasti ja helposti perille joukkoliikenteellä Helsingissä, Espoossa, Vantaalla, Kauniaisissa, Keravalla, Kirkkonummella ja Sipoossa. Reittiopas etsii nopeat reitit myös kävelyyn ja pyöräilyyn sekä rajatusti myös yksityisautoiluun. Reittiopas-palvelun tarjoaa HSL Helsingin seudun liikenne, ja se perustuu Digitransit-palvelualustaan.

Digitransit-palvelualusta on HSL:n ja Fintrafficin kehittämä avoimen lähdekoodin reititystuote.

Kartat, tiedot kaduista, rakennuksista, pysäkkien sijainnista ynnä muusta tarjoaa © OpenStreetMap contributors. Osoitetiedot tuodaan Digi- ja väestötietoviraston rakennustietorekisteristä. Joukkoliikenteen reitit ja aikataulut perustuvat HSL:n JORE-aineistoon.

9. Sosiaalinen media

Sosiaalisen median jakoja varten ilmoita:

Twitter tili

10. Kartta- ja osoiteaineistot

Digitransit kartta-aineistona on OpenStreetMap. Reitityksen katuverkko, taustakartta ja osoitehaun POI-kohteet (Point of Interest) ladataan OpenStreetMapista automaattisesti. Palvelun toiminta kuntasi alueella on riippuvainen OpenStreetMap-datan laadusta.

Suosittelemme kartta-aineiston suhteen seuraavaa:

Avaa ensin Digitransit-palvelu
Kokeile miten se toimii alueellasi
Täydennä OpenStreetMap-tietoja tarvittavilta osin

OpenStreetMap-ohjeet: http://wiki.openstreetmap.org/wiki/Beginners%27_guide

Digitransit löytää kohteita seuraavista luokista:

addr:housenumber AND addr:street
aerialway
aeroway
amenity
building
craft
cuisine
highway
historic
landuse
leisure
man_made
military
natural
office
public_transport
railway
shop
sport
tourism
waterway

Mikäli lisäät kohteita OpenStreetMapiin, muista lisätä myös ruotsinkielinen selite:

  {
      "id":26430225,
      "type":"node",
      "lat":60.2070123, "lon":24.7022998,
      "tags":{
          "name":"Koivuhovi",
          "name:sv":"Björkgård",
          "railway":"station"
      }
  }

Osoitehaussa käytetään OpenStreetMapin lisäksi Digi- ja väestötietoviraston rakennustietokantaa, joka sisältää rakennusten osoitteet koko suomessa, sekä maanmittauslaitoksen paikkatietoja.

Huom! Digitransit-palvelu ei ylläpidä OpenStreetMapin tietoja, vastuu tästä on yhteisöllä.

11. Reaaliaikarajapinta

Digitransit-alusta tukee GTFS-RT spesifikaation mukaisia reaaliaikaisia tietoja, kuten pysäkkiennusteita (trip updates), paikkatietoja (vehicle positions), poikkeustiedotteita (alerts) ja matkustajakapasiteettitietoa (paikkatiedoista). Mikäli rajapinta tarjoaa ajoneuvojen sijaintitietoja, ne voidaan esittää kartalla integroimalla GTFS-RT reaaliaikatiedot paikkatietoa tarjoavaan mqtt-palvelimeen.

Matkustajakapasiteettitietoa hyödynnetään tällä hetkellä paikkatiedoista, mutta suosittelemme, että matkustajakapasiteettitieto lisätään pysäkkiennusteisiin, johon voimme lisätä tuen.

Määrittele:

GTFS-RT reaaliaikarajapinnan osoite (tai osoitteet) ja minkä tyyppistä dataa halutaan esittää (esim. pelkkä paikkatieto).

Paikkatietodatan ei tule sisältää /-merkkejä teknisistä syistä. Mqtt-sovelluksessa /-merkki erottelee datan aihepiirejä, joten kyseisen merkin käyttö voi kokonaan estää datan käsittelyn. Erikoismerkkeihin kuuluvat myös + ja # merkit, jotka poistetaan datasta. Ks. mqtt-spesifikaatio

Paikkatietodatassa vaaditaan vähintään seuraavat tiedot:
- trip.route_id (Reittioppaan vaatimus tietojen yhdistämistä ja esittämistä varten.)
- trip.start_time (Reittioppaan vaatimus ajoneuvojen oikea-aikaisen näyttämisen varmistamiseksi.)
- trip.trip_id tai kaikki seuraavat: trip.route_id, trip.direction_id, trip.start_time, trip.start_date Ks. Trip-spesifikaatio.
- position.latitude, position.longitude Ks. Position-spesifikaatio.
Suositeltavat lisätiedot:
- vehicle.label kenttään voi asettaa vastaavan arvo kuin GTFS-datan trip_headsign kentässä. Tällä voidaan tarvittaessa erotella ajoneuvoja, joilla on eri määränpää.
Vastaavan staattisen GTFS-datan osoite (mikäli ei sisälly jo aiemmin toimitettuun GTFS-dataan).

Paikkatietodatassa käytettyjen route_id-arvojen tulee vastata staattisen GTFS-datan route_id-arvoja.

Ajoneuvojen käyttäjäystävällistä esittämistä varten tarvitaan routes.txt-tiedostoon route_short_name. Ks. routes.txt-spesifikaatio.

Huomioitavaa:

Data otetaan mieluiten vastaan ilman salasanasuojauksia.
GTFS-RT paikkatietodata vaatii aina myös vastaavan staattisen GTFS-datan. Tämä johtuu siitä, että reittiopas esittää reittejä staattisen datan perusteella ja sen yhteydessä vastaavien reittien ajoneuvojen sijainteja. GTFS-RT-datan tietoja myös rikastetaan staattisesta GTFS-datasta löytyvillä tiedoilla käyttöliittymällä esittämistä varten. (Esim. reitin nimi/route_short_name, väri/route_color, reitin tyyppi/route_type)
Ajoneuvot esitetään kartalla yleensä ajoneuvon nimellä (route_short_name), joka on useimmiten lyhyt numero/kirjainkoodi, joka on tuttu myös kyseisen liikennevälineen käyttäjille. Mikäli tietoa ei saada staattisesta GTFS-datasta, tai se on liian pitkä (yli 5 merkkiä), käytetään esityksessä route_id-kentän arvoa. Mikäli tieto on edelleen liian pitkä, näytetään ajoneuvo kysymysmerkillä varustettuna.

12. Lippuvyöhykkeet

Reittiopas tukee matkalipputietojen esittämistä käyttäjälle monella tavoin. Reittiehdotuksissa voidaan kertoa tarvittavan lipun tyyppi ja oletushinta, mikäli GTFS-data sisältää tarvittavat hintasäännöt. Ehdotukset myös näyttävät lippuvyöhykkeen vaihtumisen pitkin matkaketjua. Taustakartalle voidaan piirtää vyöhykkeiden aluerajat. Kun käyttäjä napauttaa karttaa, osoitetun paikan lippuvyöhyke on myös mahdollista kertoa avatulla ponnahdusikkunalla.

GTFS-datan fare rules ja fare attributes -spesifikaatiot löytyvät osoitteesta gtfs.org/reference/static. Jos datasta löytyy tarvittavat fare tiedot, niitä voi konfiguroida reittioppaaseen vastaamalla seuraaviin kysymyksiin:

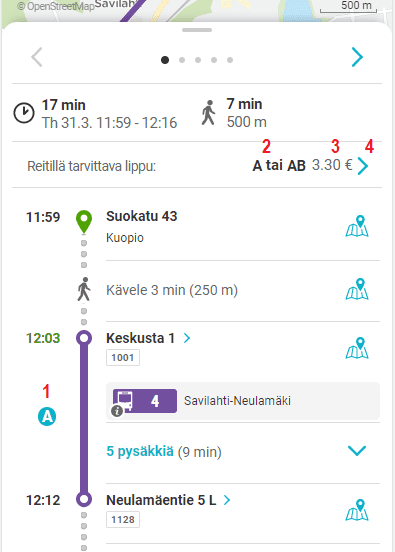

Näytetäänkö lippuvyöhykkeet reittiehdotuksissa (kohta 1. kuvassa alla)
Näytetäänkö tarvittavat liput reittiehdotuksissa (2)
Näytetäänkö lipun oletushinta reittiehdotuksissa (3)
Onko olemassa Internet-osoite ohjesivuun, josta löytyy tietoa lippujen hinnoista ja ostamisesta (4)
Miten GTFS fare -tiedoissa määritellyt lipputyypit esitetään käyttäjälle? Tekninen tunnus voi olla tarpeen muuttaa ihmisten tuntemaan muotoon.

Reittiehdotusten lisäksi lippuvyöhyketietoa voidaan esittää kartalla. Sitä varten tarvitaan geoJSON-muotoista dataa WGS84-koordinaatistossa. On suositeltavaa käyttää mahdollisimman pientä pistemäärää (alle 1000 pistettä) ja desimaalitarkkuutta (5 desimaalia), jotta palvelu pysyy kevyenä ja nopeana. Paras tulos saadaan, kun käytössä on kaksi hiukan erilaista dataversiota:

Aluetarkistusdata. Siinä lippuyöhykkeet on kuvattu suljettuina polygon tai multipolygon kohteina, yksi feature per lippuvyöhyke. Kukin feature sisältää properties tiedoissa ominaisuuden 'Zone', jonka arvo on vyöhykkeen tunnus, esimerkiksi 'A'. Lisäksi vyöhykkeille määritellään vakioidut piirtotyylit alla olevan mallin mukaisesti.

Esimerkkejä lippuvyöhykkeiden aluedatasta: https://github.com/HSLdevcom/pelias-api/tree/master/middleware/config

Vyöhykkeiden visualisointi kartalle. Lippuvyöhykkeiden rajaviivat kuvataan linestring/multilinestring geometrioina ilman kaksinkertaista piirtoa alueiden välille. Lisäksi tiedoston pitäisi sisältää kullekin vyöhykkeelle point tai multipoint feature, joissa määritellään vyöhyketunnusten paikat ja symbolien svg grafiikka kartalla. Esimerkki:

   {
      "type": "Feature",
      "properties": {
         "id": "icon-zone-f",
         "svg": "<svg xmlns='http://www.w3.org/2000/svg' viewBox='0 0 36 36'>
                   <path d='M36 18A18 18 0 1118 0a18 18 0 0118 18' fill='#0ab1c8' fill-rule='evenodd'/>
                   <path d='M23.21 19h-6.75v7H13V9h11.06v2.8h-7.6v4.4h6.75z' fill='#fff'/>
                 </svg>"
        }
      },
      "geometry": {
        "type": "MultiPoint",
        "coordinates":  [
          [26.8068, 63.2194], [26.4574,62.97]
        ]
      }
    }

Yllä on F-vyöhykkeelle määritelty 2 tunnusta vyöhykkeen eri osiin. Vakio svg symbolit A, B ... I voi kopioida vyöhykedatan esimerkkitiedostosta ja vaihtaa svg määrittelyhin oman reittioppaan teemavärin. Mikäli tarvitaan jokin muu symboli, sen voi tuottaa itse annetun mallin mukaisesti Roboto-fontilla, tai vaihtoehtoisesti pyytää digitransit-kehitystiimiä lisäämään halutut svg elementit.

13. Näin saat päästötietosi mukaan reititykseen

Reittioppaaseen saa mukaan reittiehdotusten CO₂-päästölukemat pyytämällä päästöjen näyttämisen päällekytkennän ja toimittamalla reittien keskimääräiset CO₂-päästöarvot emissions.txt-tiedostossa osana GTFS-pakettia. Tiedosto ei ole GTFS-standardin mukainen vaan sen tulee seurata tässä annettuja ohjeita. Seuraavien sarakkeiden tulisi sisältyä emissions.txt-tiedostoon:

route_id: reitin id (sama kuin routes.txt-tiedostossa)
avg_co2_per_vehicle_per_km: Reittiä liikennöivän ajoneuvon keskimääräiset hiilidioksidipäästöt grammoina per kilometri kokonais- tai desimaalilukuna.
avg_passenger_count: Reittiä liikennöivän ajoneuvon keskimääräinen matkustajamäärä kokonais- tai desimaalilukuna.

Esimerkki emissions.txt:

    route_id,avg_co2_per_vehicle_per_km,avg_passenger_count
    1001,123,20
    1002,123.4,20.0
    1003,0,0

14. Kohteiden näyttäminen reittioppaan kartalla

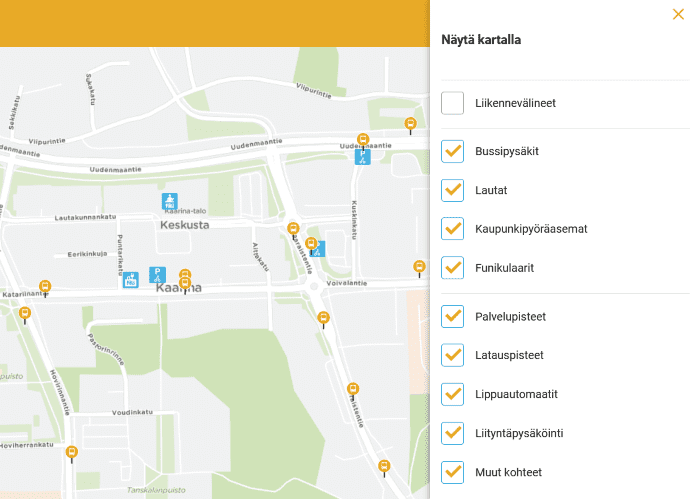

Reittioppaan kartalla voidaan näyttää tarvittaessa kiinnostavia kohteita – esimerkiksi palvelupisteet tai lippuautomaatit. Reittioppaalle toimitetaan tällaisessa tilanteessa linkki olemassaolevaan geoJSON-muotoiseen dataan. Esimerkki datasta:

{
    "type": "FeatureCollection",
    "features": [
        {
            "type": "Feature",
            "id": "1",
            "geometry": {
                "type": "Point",
                "coordinates": [
                    21.26673,
                    61.44984
                ]
            },
            "properties": {
                "category": "SERVICE_POINT",
                "name": "Nimi",
                "name_fi": "Nimi",
                "name_sv": "Namn",
                "name_en": "Name",
                "popup": "<div class=\"card-header-wrapper\">\n <span class=\"h4\"> Nimi<\/span>\n <div class=\"card-sub-header\">Katu 1<\/div>\n<\/div>\n",
                "text": " Nimi\nKatu 1, 00100",
                "city": "Kaupunki",
                "city_fi": "Kaupunki",
                "city_sv": "Stad",
                "address": "Katu 1",
                "address_fi": "Katu 1",
                "address_sv": "Gata 1",
                "icon": {
                    "id": "icon_service_point",
                    "svg": "<svg xmlns=\"http:\/\/www.w3.org\/2000\/svg\"\n     xmlns:xlink=\"http:\/\/www.w3.org\/1999\/xlink\"\n     width=\"256\" height=\"256\" ... svg>\n"
                }
            }
        },
    ]
}

Datan osalta tulisi huomioida seuraavat asiat:

Ikonina käytettävä svg-grafiikka (svg-tiedoston sisältö) on sisällytettävä dataan kerran. Muissa kohdissa ikoniin viitataan samalla icon.id arvolla kuin se, jossa ikonin data on annettu.
Jotta reittiopas voi hyödyntää linkissä sijaitsevaa dataa, tulisi dataa tarjoilevan palvelun antaa vastauksessa reittioppaan salliva Access-Control-Allow-Origin -header ja Content-Type tulisi olla application/json.
Kenttien nimet tulee kirjoittaa kokonaan pienellä
Rivinvaihtomerkkinä toimii “\n”

Ensimmäinen palvelupiste:

”icon”: {
  “id“: “service-point“,
  “svg“: “<svg … data kokonaisuudessaan … >“
}

Muilla palvelupisteillä vain viitataan jo kerran annettuun dataan:

”icon”: {
  “id“: “service-point“
}

Response-header esimerkki:

Access-Control-Allow-Origin:	*
Content-Type:	application/json
